硬件说明

注意

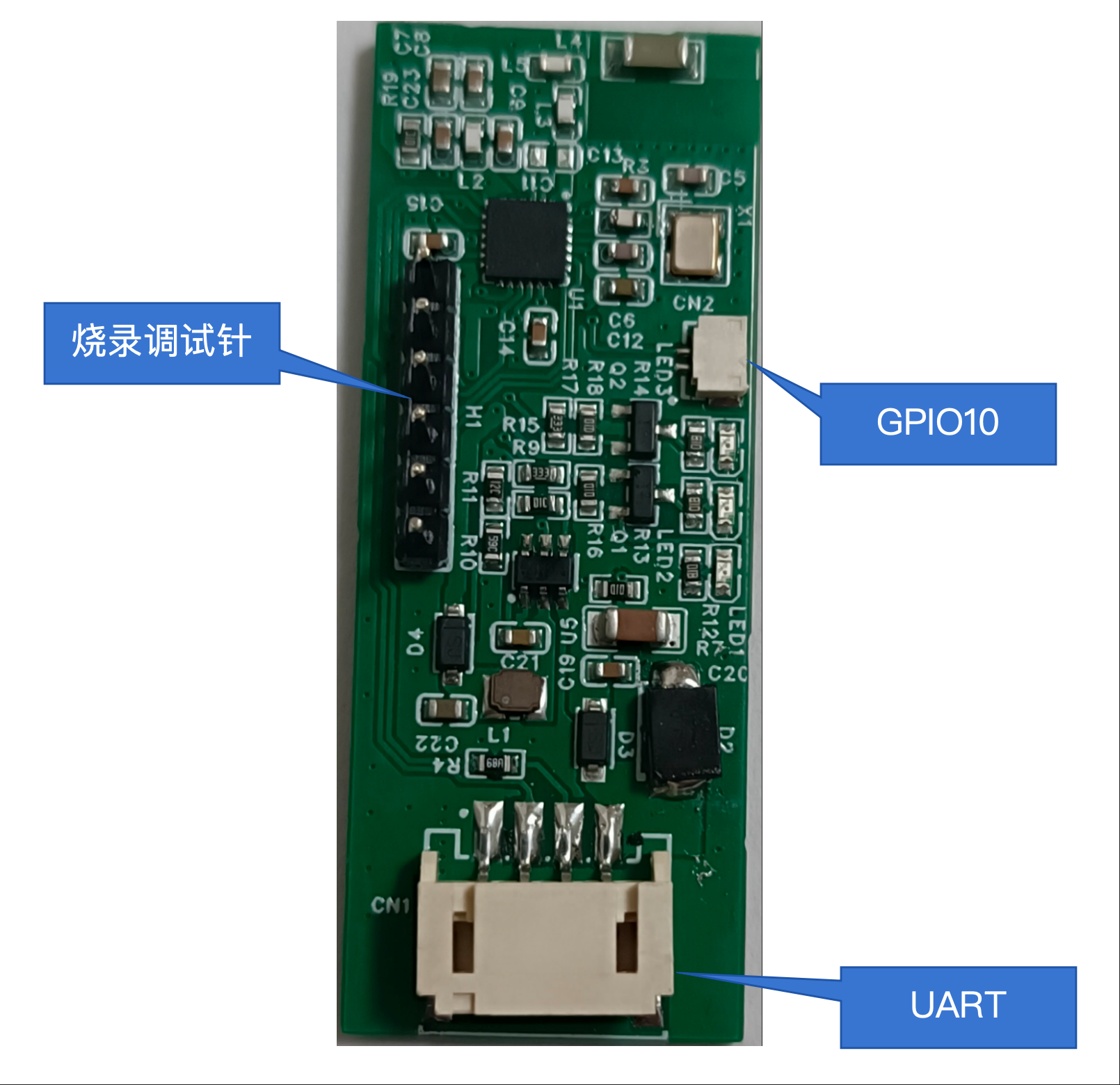

图为样板，非最终版本，
最终版本没有排针，使用HY2.0 带卡扣的端子

烧录调试针 （发板默认不焊接排针）

排针间距 2.54

从上至下分别是

名称	作用	注意事项
3V3	供电正极	3.3V供电，如果12V接电的情况下，这个不用接
EN	使能脚	主要用于重启
GPIO9	烧录使能脚	烧录前对其进行接地
RX	芯片RX	与烧录设备的TX进行对接
TX	芯片TX	与烧录设备的RX进行对接
GND	地线	接地

GPIO10

默认功能是短接后，程序重启

UART

使用的是ESP32-C2中的GPIO2和GPIO3 映射为 UART1.

元器件： HY2.0 带卡扣

默认设置从左至右分别是:

名称	作用	注意事项
GND	地线	接地
GPIO2	芯片TX	与设备的RX进行对接
GPIO3	芯片RX	与设备的TX进行对接
12V	供电正极

注意

GPIO2 和 GPIO3 可以通过修改固件的方式将其转换。
